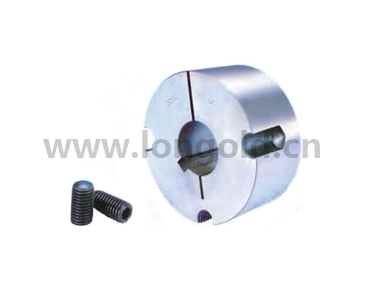

BTL錐套I
簡介 |
◎ 圓錐套（以下簡稱“錐套”）是一種新型的軸轂連接彈性元件。這種新型接頭是如今已被廣泛使用。灰口鑄鐵是常見的材料。
◎ BTL錐套是按照標準系列設計的。孔，鍵槽和螺紋根據ISO標準加工。它是可互換的，并且客戶可以根據自己的用途和使用方法做出的選擇。
◎ 如果需要高張性襯套，可以使用球墨鑄鐵，鋼或鍛鋼。由不銹鋼制成的襯套可以與那些也由不銹鋼制成的鏈輪，離合器，齒輪等傳動件一起使用。
◎ 當軸轂用于與其他傳動件，在起始和頻繁反轉動作，它可能會造成損害的孔和鍵槽或降解精度由于按壓負荷。如果情況是一種嚴重的，整個傳動部分可能全報廢，這會如果使用BTL錐形襯套可大大降低這種危機可能性。
◎ 如果孔和鍵槽損壞，只要將舊的襯套更換，重新裝配，即可恢復生產。
特點 |
◎ 提高變速器的壽命，并且大大降低維護費用。
◎ 具有優良的同心軸非常安全的配件。
◎ 易上易脫落而不受干涉的彈性夾子和低維護要求。
◎ 更好的抗沖擊性能，更長的使用壽命，更好的可靠性和穩定性。在頻繁啟動和反轉的情況下，重壓負荷等嚴酷的工作條件下使用。
◎ 在許多情況下廣泛使用，并提供大型各類變速器之間安裝的范圍元件和不同直徑的軸。
◎ 便于標準化，易于拆卸和良好的大規模生產降低成本的目的。

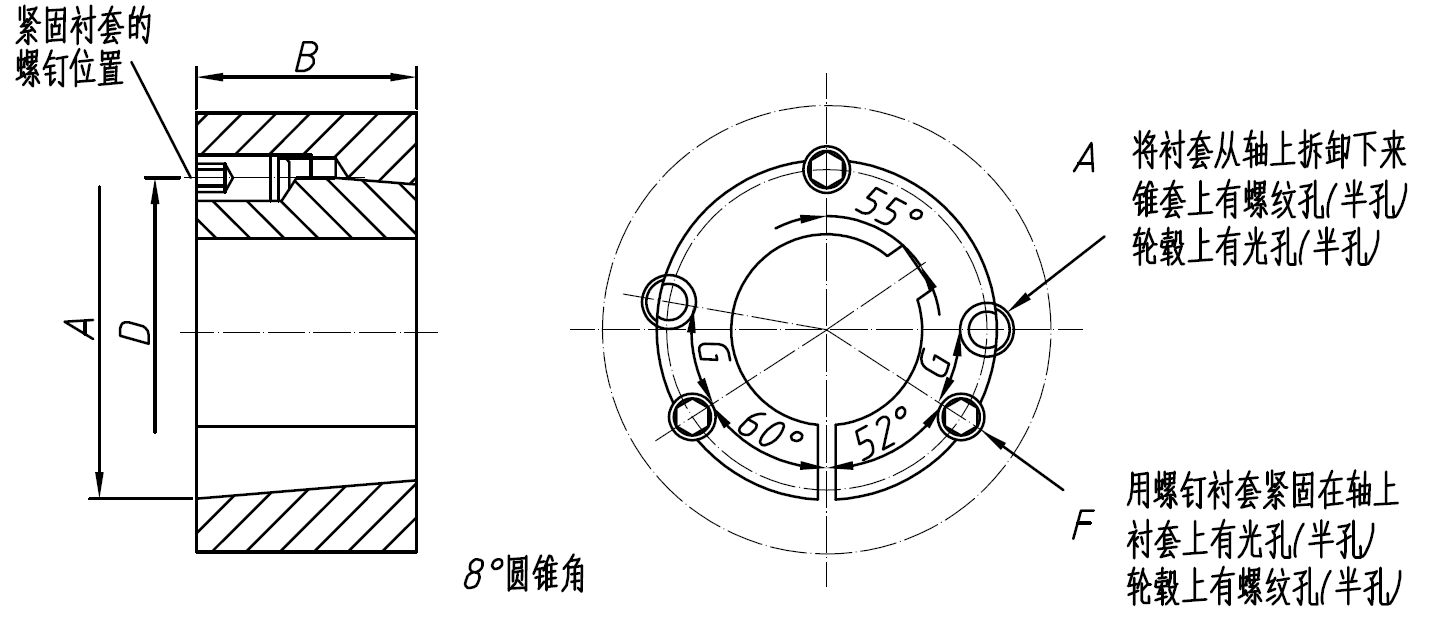

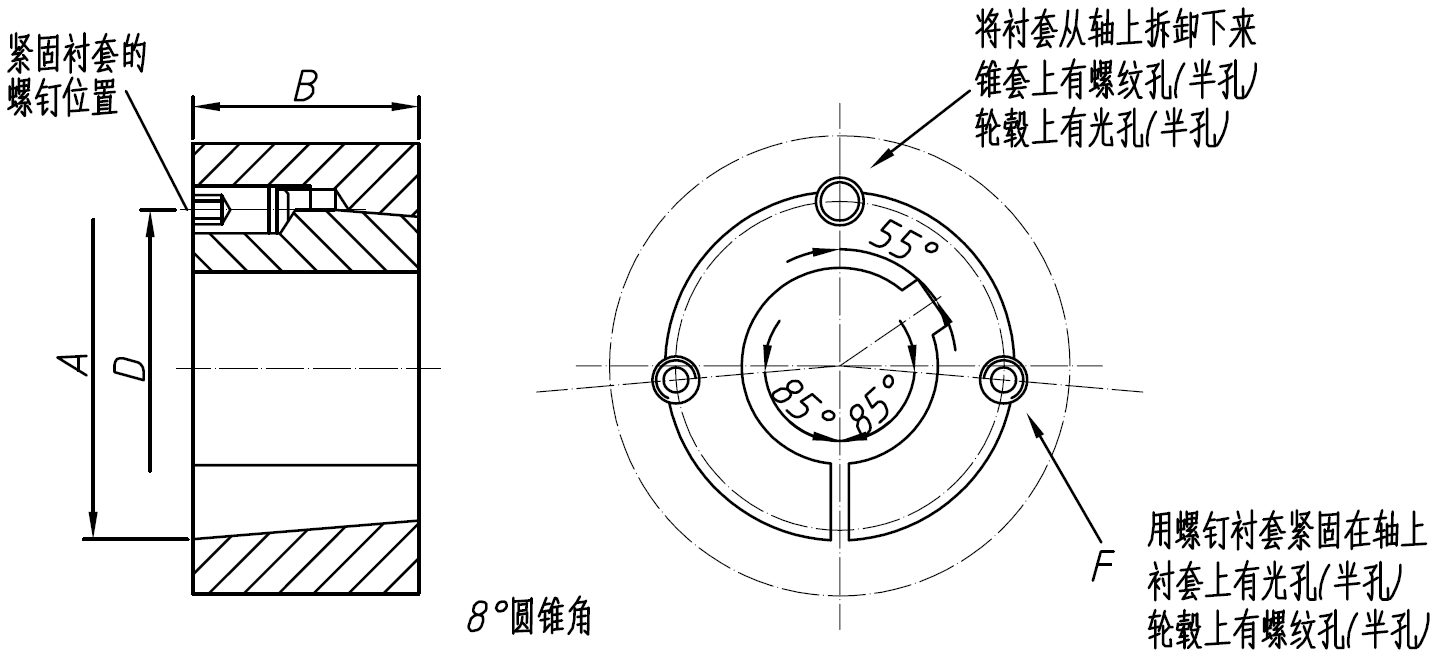

基本結構和襯套的工作原理 |
◎ 通過襯套40的半錐角面帶錐度躲在輪轂配合。該軸是由摩擦力通過緊固螺釘固定，而不是通過像在傳統方法的鍵。
◎ 當套管孔的螺釘擰緊時收縮的轉矩將被傳輸。因此，該結構和緊固螺釘?shù)馁|(zhì)量取決于類型和襯套的規范。鍵僅是次要，與鍵槽是一起主要是增加彈性。
◎ 如果安裝了我司由所提供的原螺釘，襯套是可移動且持久耐用的。

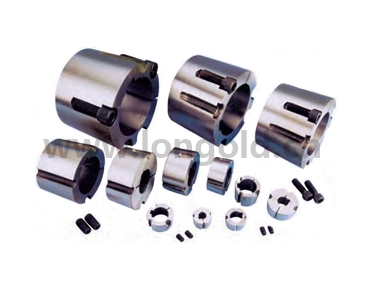

不同類型的套管 |
BTL，QTL和STL。套管類型應根據功能和用途來選擇。
◎ 普通型（BTL襯套）
如果使用這種類型的套管的傳動部件的外部尺寸將不會增加。它是樞紐具有結構緊湊連接，并與配套螺栓出售。
這種類型的套管具有偶數和外形美觀。 BTL襯套用于與錐形無聊傳輸設備連接或錐形焊接式集線器一起使用。
這種類型的套管是最常見的一種與全球用戶量最大的。
◎ 法蘭型（QTL襯套）
這種類型的套管，結構簡單，設計，安裝方便。它交配六角螺絲擰緊螺釘松動提高性能和可靠性。然而，傳輸部件的外部尺寸將大于常規。
這個缺點使得QTL襯套更適合于較短的集線器或與尺寸及重量要求較低的設備。
◎ 適配器（STL）
錐孔適配器推薦用于直孔轂匹配。
通過采用適配器，如帶軸緊密配合的問題，過度插入，難以安裝或易損壞到終點表面（特別是滾動軸承）將迎刃而解。然而，使用這種類型的套管，當徑向尺寸將增加。
這個缺點使得適配器更適合的條件時，軸承尺寸決定軸直徑，而不是軸本身或剛性強度。適配器有基于相關襯套類型被選擇。
型號表示 |
（1）錐套最大孔徑：1.0in.=25.4mm
（2）錐套厚度：0.8in.=20.32mm
