BH型脹緊套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

脹緊聯結套簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

◎ 適用軸直徑：φ19-φ100（mm），額定傳遞扭矩：0.24-2000kN·m

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

◎ B系列脹緊套為常用型，可以方便地安裝和用于直徑為1000mm超大軸上。

◎ 可選用碳鋼或不銹鋼材料。

型號表示

（1）脹緊套

（2）內孔：16mm

（3）外徑：32mm

（4）BH系列

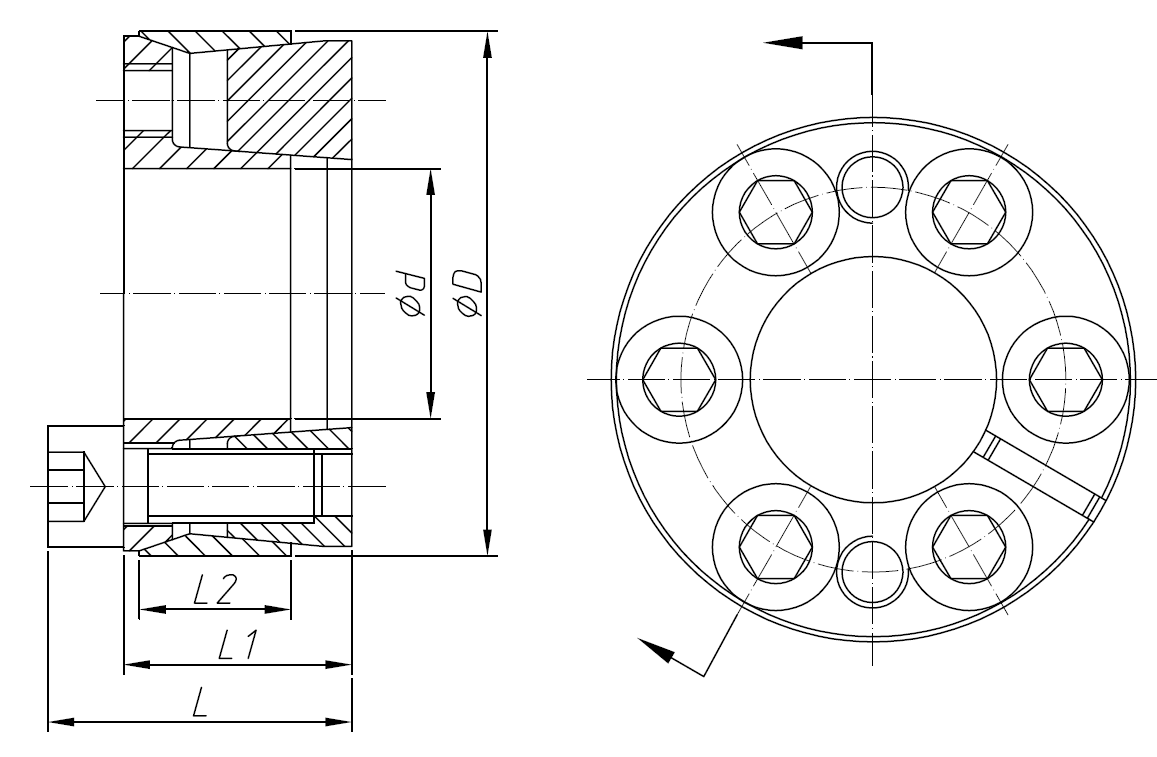

規格型號	基本尺寸 mm			聯接螺栓尺寸	傳遞扭矩	軸向負載	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L	L1	L2	聯接螺栓尺寸	Mt(kN·m)	Ft(kN)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL16x32BH	21.5	17.5	11	M4x4	0.08	9.0	150	75	5	0.07
LD CL18x40BH	24.5	18.5	12	M6x5	0.21	23.0	260	115	17	0.123
LD CL19x41BH	24.5	18.5	12	M6x5	0.22	23.0	255	115	17	0.123
LD CL20x42BH	24.5	18.5	12	M6x6	0.24	25.5	280	130	17	0.13
LD CL22x44BH	24.5	18.5	12	M6x6	0.26	25.5	260	130	17	0.14
LD CL24x46BH	24.5	18.5	12	M6x6	0.31	25.5	230	120	17	0.15
LD CL25x47BH	24.5	18.5	12	M6x6	0.33	25.5	230	120	17	0.16
LD CL28x50BH	24.5	18.5	12	M6x8	0.49	35.0	270	150	17	0.17
LD CL30x52BH	24.5	18.5	12	M6x8	0.53	35.0	250	140	17	0.18
LD CL32x54BH	24.5	18.5	12	M6x8	0.56	35.0	230	130	17	0.19
LD CL35x57BH	28	22	15	M6x9	0.68	38.0	200	120	17	0.25
LD CL36x58BH	28	22	15	M6x9	0.71	38.0	190	115	17	0.25
LD CL38x60BH	28	22	15	M6x10	0.83	43.5	200	125	17	0.26
LD CL40x62BH	28	22	15	M6x10	0.87	43.5	190	120	17	0.27
LD CL42x70BH	36	28	18	M8x8	1.36	64.0	225	135	41	0.51
LD CL45x73BH	36	28	18	M8x8	1.45	64.0	210	130	41	0.52
LD CL48x76BH	36	28	18	M8x8	1.55	64.0	195	125	41	0.55
LD CL50x78BH	36	28	18	M8x8	1.61	64.0	190	120	41	0.57
LD CL55x83BH	36	28	18	M8x9	2.01	72.5	195	130	41	0.63
LD CL56x84BH	36	28	18	M8x9	2.03	72.5	190	125	41	0.63
LD CL60x88BH	36	28	18	M8x10	2.42	80.5	195	135	41	0.65
LD CL63x91BH	36	28	18	M8x10	2.54	80.5	190	130	41	0.68
LD CL65x93BH	36	28	18	M8x10	2.62	80.5	180	125	41	0.69
LD CL70x105BH	45	35	22	M10x9	4.02	114.0	200	130	83	1.20
LD CL75x110BH	45	35	22	M10x10	4.81	128.0	205	135	83	1.26
LD CL80x115BH	45	35	22	M10x10	5.12	128.0	190	130	83	1.35
LD CL85x120BH	45	35	22	M10x10	5.45	128.0	180	125	83	1.40
LD CL90x125BH	45	35	22	M10x12	6.91	153.0	205	155	83	1.46
LD CL100x138BH	45	35	22	M10x12	8.26	168.0	159	115	83	1.75
