FB2型脹緊套

脹脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）脹緊套

（2）內孔：19mm

（3）外徑：47mm

（4）FB2系列

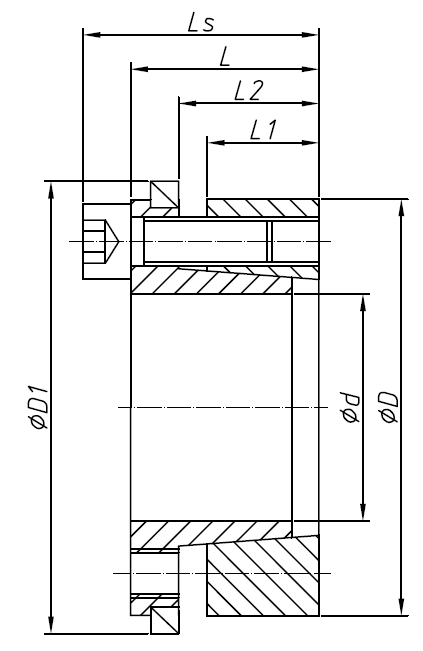

規格型號	基本尺寸 mm					螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	質量
dxD	L1	L2	L	Ls	D1	螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL19x47FB2	26	30	39	45	53	M6x6	33	0.32	191	77	17	0.37
LD CL20x47FB2	26	30	39	45	53	M6x6	33	0.34	181	77	17	0.39
LD CL22x47FB2	26	30	39	45	53	M6x6	33	0.37	165	77	17	0.46
LD CL24x50FB2	26	30	39	45	56	M6x6	33	0.40	151	72	17	0.50
LD CL25x50FB2	26	30	39	45	56	M6x6	33	0.42	145	72	17	0.51
LD CL28x55FB2	26	30	39	45	61	M6x6	33	0.47	129	66	17	0.59
LD CL30x55FB2	26	30	39	45	61	M6x6	33	0.51	121	66	17	0.79
LD CL32x60FB2	26	30	39	45	66	M6x9	50	0.72	161	87	17	0.83
LD CL35x60FB2	26	30	39	45	66	M6x9	50	0.79	148	87	17	0.85
LD CL38x65FB2	26	30	39	45	71	M6x9	50	0.85	137	76	17	0.95
LD CL40x65FB2	26	30	39	45	71	M6x9	50	0.90	131	76	17	0.97
LD CL42x75FB2	30	35	47	55	81	M8x6	60	1.28	135	78	41	1.12
LD CL45x75FB2	30	35	47	55	81	M8x6	60	1.37	126	78	41	1.16
LD CL48x80FB2	30	35	47	55	86	M8x6	60	1.47	141	81	41	1.81
LD CL50x80FB2	30	35	47	55	86	M8x6	60	1.52	128	81	41	1.83
LD CL55x85FB2	30	35	47	55	91	M8x9	90	2.24	148	98	41	1.89
LD CL60x90FB2	30	35	47	55	96	M8x9	90	2.44	136	94	41	1.98
LD CL65x95FB2	30	35	47	55	101	M8x9	90	2.98	126	90	41	2.25
LD CL70x110FB2	40	46	67	77	116	M10x7	115	3.87	126	84	83	2.34
LD CL75x115FB2	40	46	67	77	121	M10x7	115	4.33	118	80	83	3.27
LD CL80x120FB2	40	46	67	77	126	M10x7	115	4.62	110	77	83	3.35
LD CL85x125FB2	40	46	67	77	131	M10x8	130	5.58	125	82	83	3.69
LD CL90x130FB2	40	46	67	77	136	M10x8	130	6.00	118	78	83	5.34
LD CL95x135FB2	40	46	67	77	141	M10x10	160	7.62	111	85	83	5.48
LD CL100x145FB2	46	52	77	89	151	M12x7	170	8.32	114	82	145	5.86
LD CL110x155FB2	46	52	77	89	161	M12x7	170	9.23	103	77	145	6.77
LD CL120x165FB2	46	52	77	89	171	M12x8	185	11.37	114	85	145	7.71
LD CL130x180FB2	46	52	77	89	186	M12x10	220	15.68	127	90	145	8.25
LD CL140x190FB2	51	59	88	102	196	M14x11	325	22.80	130	96	230	8.29
LD CL150x200FB2	51	59	88	102	206	M14x12	380	29.32	146	109	230	9.78
LD CL160x210FB2	51	59	88	102	216	M14x13	392	31.27	146	110	230	10.37
LD CL170x225FB2	51	59	88	102	231	M14x14	450	38.77	150	113	230	12.55
LD CL180x235FB2	51	59	88	102	241	M14x14	450	41.05	141	108	230	13.45
LD CL190x250FB2	51	59	88	102	256	M14x15	480	46.42	144	109	230	15.44
LD CL200x260FB2	51	59	88	102	266	M14x15	480	48.86	136	105	230	17.59
LD CL220x285FB2	64	72	106	122	291	M16x12	582	58.20	150	110	355	20.85
