產品介紹規格型號
特點 |
◎ 與凸梁類型模塊鏈條組合，消除轉乘部的間隙。
◎ 防止輸送物的夾卷鉤掛，轉乘順暢。

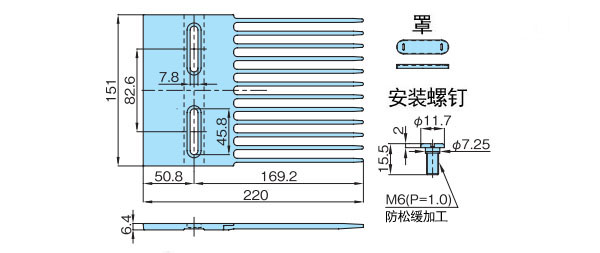

◎ 一塊傳輸板附帶兩個蓋板，兩個固定螺釘。

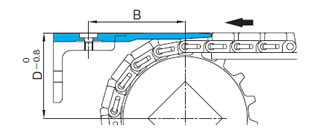

傳輸板的設置 |
型號 | B (mm) | D (mm) |
| WT-TP5707-L220 | 82 | Dp/2 + 15.5 |
* Dp = 節距徑
傳輸板請與凸梁型鏈條組合使用。
蓋板和螺釘的設置 |

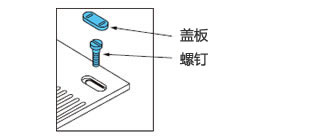

◎ 傳輸板附帶的蓋板和螺釘請按照右圖所示安裝。
◎ 另外，請考慮鏈條的熱膨脹并根據使用溫度條件，調整安裝螺釘的設置位置。
◎ 室溫（20℃）無溫度變化的場合
2, 3傳輸板的安裝螺釘請設置于長孔的中央。

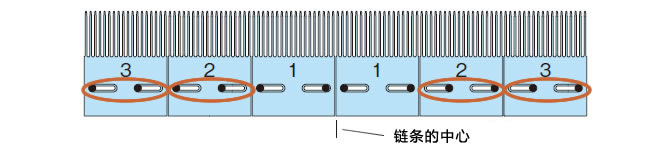

◎ 低溫的場合
2，3傳輸板的安裝螺釘請從鏈條中心設置。

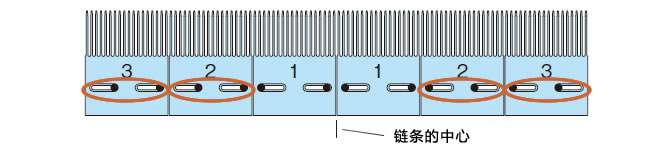

◎ 高溫的場合
2，3傳輸板的安裝螺釘請從鏈條兩端設置。
型號表示 |
（1）型號
（2）略式記號: TP = 傳輸板
（3）鏈條型號
（4）鏈板長度: L220 = 220.0mm
