返回滾子·圓盤

輸送機的返回側用于支撐鏈條的上表面。提供帶橡膠的返回滾子，專用圓盤。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

返回滾子的種類

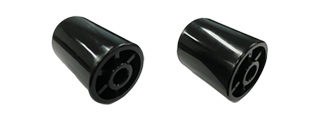

◎ 帶橡膠返回滾子

* 本體材質: 聚酰胺

* 外周部材質: 烯徑類彈性體

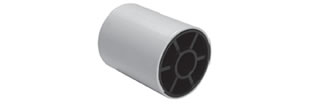

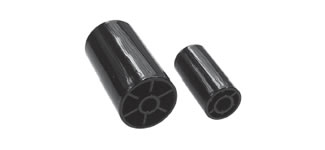

◎ 返回滾子

* 材質: 聚酰胺

* 樹脂鏈條請使用d=15.5的產品。

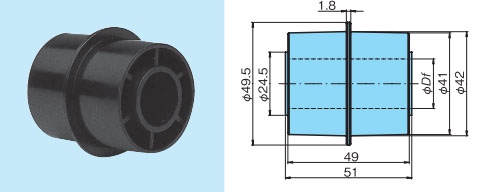

◎ WT0705-W型用回程滾子

* 材質: 聚酰胺

* 使用溫度: -20 ～ 80°C

圓盤的種類

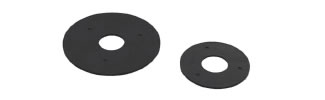

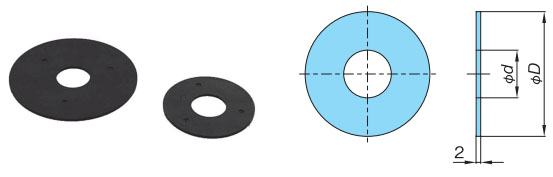

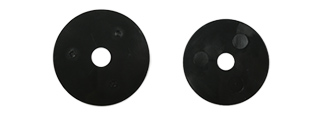

◎ 圓盤

基本型號: TP-DP415, TP-DP420, TP-DP615, TP-DP620

* 材質: 聚酰胺

◎ WT0705-W型用圓盤

基本型號: TP-DP415, TP-DP420, TP-DP615, TP-DP620

* 材質: 聚酰胺

* 使用溫度: -20 ～ 80°C

返回滾子的安裝例子

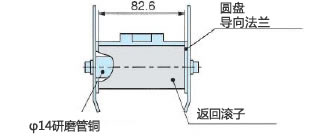

圓盤·導向法蘭返回滾子兩個&墊片

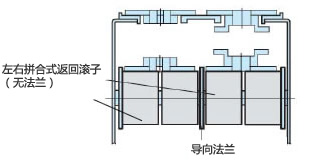

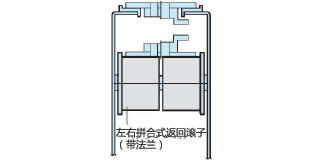

左右拼合式返回滾子（帶法蘭）兩根鏈條走向相反或者速度差異的場合

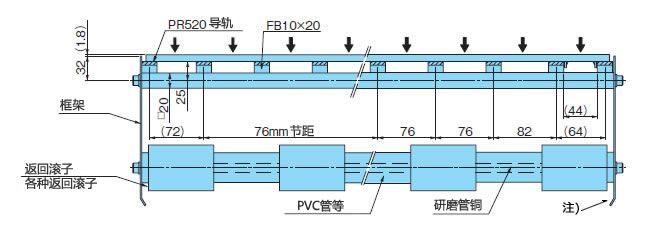

* 頂板寬度大于83mm的場合，請使用PVC管等替代間隔件進行調整。

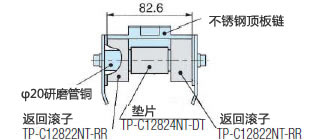

不銹鋼頂板鏈用返回滾子與塑料鏈條組合使用時，有可能無法旋轉，造成頂板上面磨損不均。
寬幅頂板鏈請參照下圖。

* 框架彎曲部前端不可伸入導向?qū)挾鹊膬?nèi)側。

型號表示

（1）頂板鏈型號

（2）無法蘭規格

（3）返回滾子

返回滾子型號	內孔徑	適用圓盤型號

TP-RR61544-RB	15.5	TP-DP615
TP-RR62032-RB	20.5	TP-DP620
TP-RR62044-RB	20.5	TP-DP620
TP-RR41532	15.5	TP-DP415
TP-RR41544
TP-RR42032	20.5	TP-DP420
TP-RR42044
TP-RR61532	20.5	TP-DP620
TP-RR61544	15.5	TP-DP615
TP-RR62032	20.5	TP-DP620
TP-RR62044

型號	直徑		幅度	適用圓盤型號
型號	外徑	內徑	幅度	適用圓盤型號
TP-RR30850	φ32	φ8.5	49mm	TP-DP308
TP-RR41050	φ40	φ10.5	49mm	TP-DP410

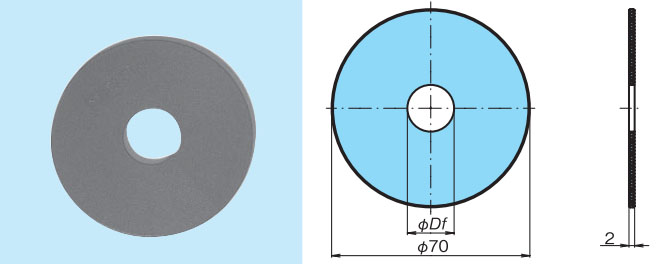

型號	直徑		對應回程滾子
型號	外徑	內徑	對應回程滾子
TP-DP308	φ45	φ8.5	TP-RR30850
TP-DP410	φ55	φ10.5	TP-RR41050

型號	材質	顏色	MB同等產品	標準價格	交貨期

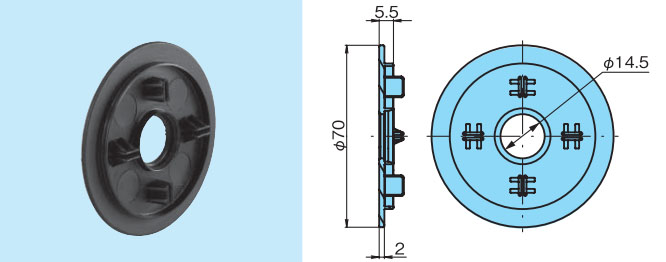

TP-C12890T-RR	聚酰胺	黑色	MB11-5069-RR	請咨詢	請咨詢

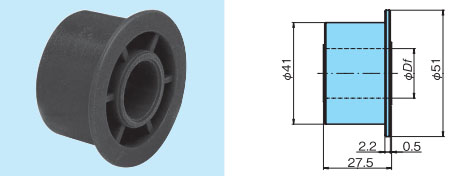

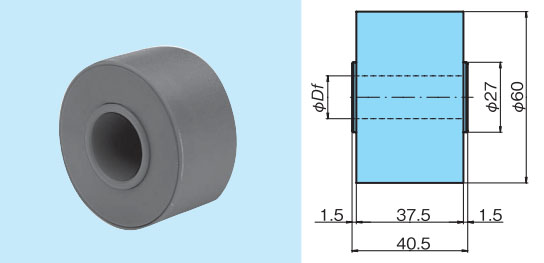

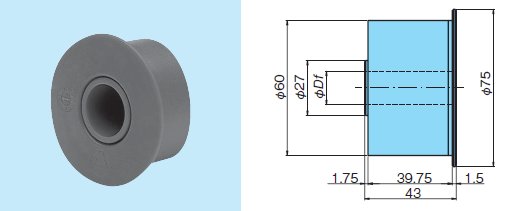

型號	軸徑 Df	材質	顏色	MB同等產品	標準價格	交貨期

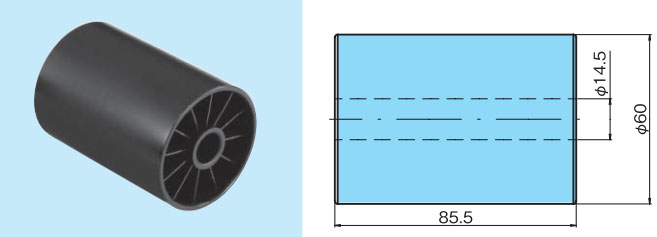

TP-C122113NT-RR	15.5	高密度聚乙烯	黑色	MB554-695141-RR	請咨詢	請咨詢
TP-C12535NT-RR	20.5	高密度聚乙烯	黑色	MB554-695171-RR	請咨詢	請咨詢

精品国产一区二区三区香蕉91-精品国产一区二区三区欲漫社-精品国产尤物在线-精品国产又爽又爽www-精品国产在热久久婷婷-精品国产自产一区二区三区

傳動鏈條

小型輸送鏈條

大型輸送鏈條

特種輸送鏈條

工程鏈條

起重鏈條

不銹鋼鏈條

頂板鏈/鏈板

鏈輪

同步帶輪

齒輪齒條

蝸輪蝸桿

聯軸器

聯結件

圓環鏈&吊具

輸送帶

脹緊套

離合器

過載保護設備

返回滾子·圓盤

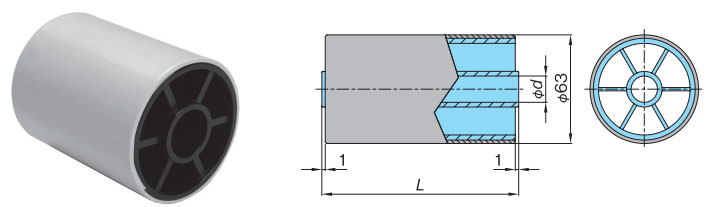

型號	尺寸		材質		適用圓盤	標準價格	交貨期
	尺寸		材質
	d	L	主體	外周部橡膠
TP-RR61544-RB	15.5	114	聚酰胺	烯烴類彈性體	TP-DP615	請咨詢	請咨詢
TP-RR62032-RB	20.5	82			TP-DP620	請咨詢	請咨詢
TP-RR62044-RB	20.5	82			TP-DP620	請咨詢	請咨詢
