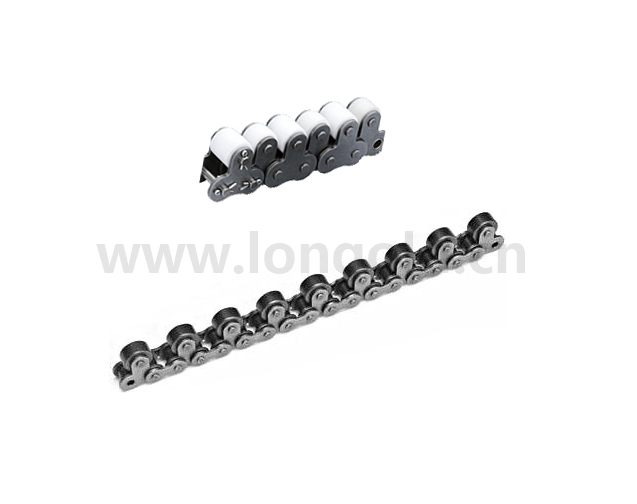

帶頂置滾子A系列小型輸送鏈 SS規格

短節距滾子鏈條的鏈板延伸至上部，然后安裝自行旋轉的頂置滾子的鏈條。鏈條本體為不銹鋼制，具有耐腐蝕性。頂置滾子可選用不銹鋼制滾子和工程塑料滾子。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

鏈條本體的規格

◎ 鏈條本體和鏈條本體滾子為不銹鋼制，具有耐腐蝕性。

◎ 可使用溫度范圍： -20°C～400°C

◎ 需要加油。

構造

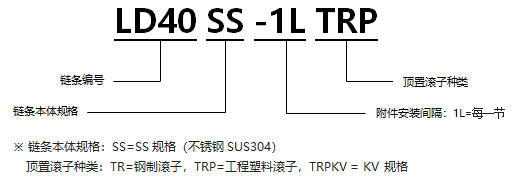

型號表示

帶頂置滾子RS型鏈 SS規格.png

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

鏈條本體規格	本體滾子	塑料頂置滾子種類		鋼制頂置滾子種類
鏈條本體規格	本體滾子	塑料滾子	KV滾子	不銹鋼滾子
SS規格(不銹鋼規格)	不銹鋼	LD40-SS-TRP	LD40-SS-TRPKV	LD40-SS-TR
		LD50-SS-TRP	LD50-SS-TRPKV	LD50-SS-TR
		LD60-SS-TRP	LD60-SS-TRPKV	LD60-SS-TR
		LD80-SS-TRP	-	LD80-SS-TR
		LD100-SS-TRP	-	LD100-SS-TR

頂置滾輪安裝：外鏈節

頂置滾輪安裝：內鏈節

隆德鏈號	節距	滾子	內節內寬	銷軸			鏈板		頂置滾子								最大容許張力	約重		可使用的溫度范圍
	P	R	W	直徑	L1	L2	寬 H	厚度	DF1	DF2	CS	N	XS	N1	N2	d		每一個	每兩個
	P	R	W	D	L1	L2	寬 H	T	DF1	DF2	CS	N	XS	N1	N2	d		鏈節	鏈節
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	kg/m	℃
LD40-SS-TRP	12.70	7.95	7.92	3.97	8.25	9.95	12.0	1.5	11.0	15.88	12.7	9.5	17.45	8.25	9.65	3.97	0.44/45	0.92	0.85	-20℃-80℃
LD50-SS-TRP	15.88	9.53	10.16	5.09	10.3	12.0	15.0	2.0	15.0	19.05	15.9	12.7	22.25	10.3	11.9	5.09	0.69/70	1.56	1.38	-20℃-80℃
LD60-SS-TRP	19.05	12.70	11.91	5.96	12.85	14.75	18.1	2.4	18.0	22.23	18.3	15.9	26.25	12.85	15.25	5.96	1.03/105	2.30	2.03	-20℃-80℃
LD80-SS-TRP	25.40	15.88	15.88	7.94	16.25	19.25	24.1	3.2	24.0	28.58	24.6	19.1	34.15	16.25	19.25	7.94	1.77/180	3.90	3.44	-20℃-80℃
LD100-SS-TRP	31.75	19.05	19.05	9.54	19.75	22.85	30.1	4.0	30.0	39.69	31.8	25.4	44.5	19.75	22.85	9.54	2.55/260	6.06	5.41	-20℃-80℃
LD40-SS-TRPKV	12.70	7.95	7.92	3.97	8.25	9.95	12.0	1.5	11.0	15.88	12.7	9.5	17.45	8.25	9.65	3.97	0.44/45	0.92	0.85	-20℃-80℃
LD50-SS-TRPKV	15.88	9.53	10.16	5.09	10.3	12.0	15.0	2.0	15.0	19.05	15.9	12.7	22.25	10.3	11.9	5.09	0.69/70	1.56	1.38	-20℃-80℃
LD60-SS-TRPKV	19.05	12.70	11.91	5.96	12.85	14.75	18.1	2.4	18.0	22.23	18.3	15.9	26.25	12.85	15.25	5.96	1.03/105	2.30	2.03	-20℃-80℃
LD40-SS-TR	12.70	7.95	7.92	3.97	8.25	9.95	12.0	1.5	11.0	15.88	12.7	9.5	17.45	8.25	9.65	3.97	0.44/45	1.83	1.41	-20℃-400℃
LD50-SS-TR	15.88	9.53	10.16	5.09	10.3	12.0	15.0	2.0	15.0	19.05	15.9	12.7	22.25	10.3	11.9	5.09	0.69/70	2.39	2.18	-20℃-400℃
LD60-SS-TR	19.05	12.70	11.91	5.96	12.85	14.75	18.1	2.4	18.0	22.23	18.3	15.9	26.25	12.85	15.25	5.96	1.03/105	3.60	3.18	-20℃-400℃
LD80-SS-TR	25.40	15.88	15.88	7.94	16.25	19.25	24.1	3.2	24.0	28.58	24.6	19.1	34.15	16.25	19.25	7.94	1.77/180	6.09	5.27	-20℃-400℃
LD100-SS-TR	31.75	19.05	19.05	9.54	19.75	22.85	30.1	4.0	30.0	39.69	31.8	25.4	44.5	19.75	22.85	9.54	2.55/260	9.30	8.85	-20℃-400℃

* 連接鏈節是兩面鉚接。
