多節帶WSA附件B系列小型輸送鏈

在B系列小型輸送鏈條單側帶有一定寬度的垂直翼板附件的形式，附件型號表示為：WSA1（彎板附件帶1個孔）和WSA2（彎板附件帶2個孔）。使用帶WSA附件輸送鏈，提高鏈板高度，防止輸送物側漏，能夠有效防止輸送物灑落。根據客戶需求可定制不同節數帶附件的情況，例如2節帶附件，4節帶附件，6節帶附件，......, 20節帶附件，.......，等。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

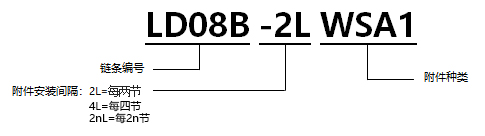

型號表示

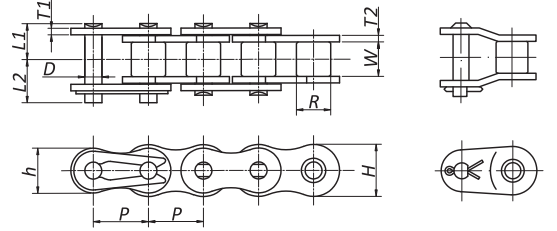

鏈條本體尺寸

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度			鏈板				極限拉伸載荷	約重	組件的鏈節數	可使用的溫度范圍
	P	R	W	D	L1	L2	L	T1	T2	H	h	Q	約重	組件的鏈節數	可使用的溫度范圍
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	LJ	℃
LD08B	12.70	8.51	7.75	4.45	8.4	10.0	18.6	1.6	1.6	12.0	10.4	12.9/1320	0.70	240	-10℃-150℃
LD10B	15.875	10.16	9.65	5.08	9.55	11.3	20.8	1.5	1.5	14.7	13.7	15.7/1600	0.95	192	-10℃-150℃
LD12B	19.05	12.07	11.68	5.72	11.1	13.0	24.4	1.8	1.8	16.1	16.1	22.1/2250	1.25	160	-10℃-150℃
LD16B	25.40	15.88	17.02	8.28	17.75	19.95	39.3	4.0	3.2	21.0	21.0	6.0/6120	2.70	120	-10℃-150℃

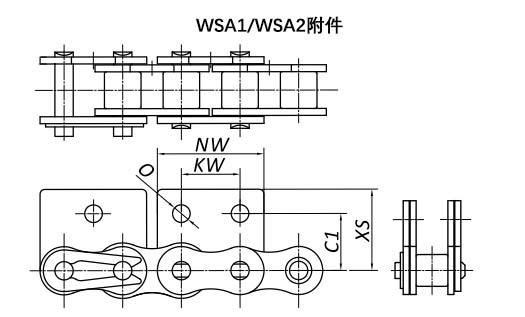

2nLWSA1、2nWSA2附件尺寸


隆德鏈號	C1	NW	O	XS	KW	一個附件的附加重量
隆德鏈號	mm	mm	mm	mm	mm	kg
LD08B-2nLWSA1	13.10	-	4.9	20.7	-	0.005
LD10B-2nLWSA1	16.60	-	5.0	23.6	-	0.006
LD12B-2nLWSA1	17.60	-	5.5	25.75	-	0.009
LD16B-2nLWSA1	26.00	-	8.1	36.7	-	0.03
LD08B-2nLWSA2	13.10	24.6	4.9	20.7	12.7	0.005
LD10B-2nLWSA2	16.60	30.0	5.0	23.6	15.9	0.006
LD12B-2nLWSA2	17.60	34.8	5.5	25.75	19.1	0.009
LD16B-2nLWSA2	26.00	46.0	8.1	36.7	25.4	0.030

注：上表中n≥3，且為整數，為鏈條附件安裝的間隔，我們可根據客戶的需求定制不同附件安裝間隔的鏈條。
