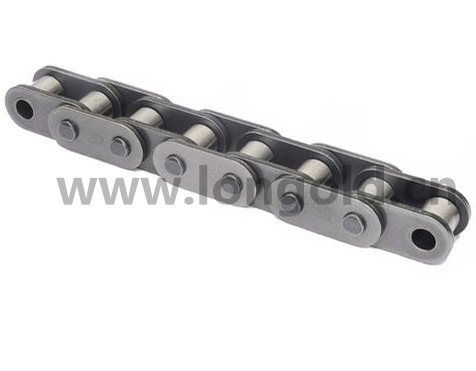

B系列直板滾子輸送鏈

將B系列傳動滾子鏈條的鏈板由"∞"字板改為直板形，直接將工件承載于鏈板之上進行輸送的鏈條。鏈輪可直接使用標準B系列鏈輪。根據排數不同，有單排，雙排，三排之分，客戶可根據實際需要訂購。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

B系列直板滾子鏈的特點

◎ 由于鏈條的鏈板形狀為直板形，直接將工件承載于鏈板之上進行輸送的鏈條。

◎ 可對應自潤滑免加油規格。也可對應不銹鋼（SS）規格，但是不銹鋼規格和免加油自潤滑規格不能組合使用。
◎ 鏈輪可使用標準B系列鏈輪。

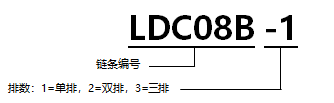

型號表示


其他型號

其他型號(點擊查看單獨條目)

B系列單排

B系列雙排

B系列三排

詳情請咨詢敝公司。

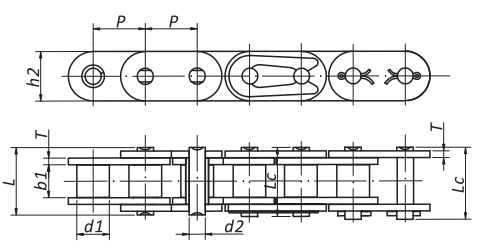

B系列直板單排滾子鏈尺

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度		極限拉伸載荷	約重	組件的鏈節數	可使用的溫度范圍
	節距	滾子直徑	b1	D	L	Lc	h2	t/T	Q	約重	組件的鏈節數	可使用的溫度范圍
	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	LJ	℃
LDC08B-1	12.7	8.51	7.75	4.45	16.7	18.2	11.8	1.6	12.9/1320	0.8	240	-10℃-150℃
LDC10B-1	15.875	10.16	9.65	5.08	19.5	20.9	14.7	1.7	15.7/1600	1.06	192	-10℃-150℃
LDC12B-1	19.05	12.07	11.68	5.72	22.5	25.2	16	1.85	22.1/2250	1.32	160	-10℃-150℃
LDC16B-1	25.4	15.88	17.02	8.28	36.1	39.1	21	4.15/3.1	60/6120	3.08	120	-10℃-150℃
LDC20B-1	31.75	19.05	19.56	10.19	41.3	45	26.4	4.5/3.5	90/9180	4.16	96	-10℃-150℃
LDC24B-1	38.1	25.4	25.4	14.63	53.4	57.8	33.2	6.0/4.8	160/16320	7.47	80	-10℃-150℃
LDC28B-1	44.45	27.94	30.99	15.9	65.1	69.5	36.7	7.5/6.0	200/20400	9.9	68	-10℃-150℃
LDC32B-1	50.8	29.21	30.99	17.81	66	71	42	7.0/6.0	250/25500	10.45	60	-10℃-150℃

B系列直板雙排滾子鏈尺寸

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度		排距	極限拉伸載荷	約重	組件的鏈節數	可使用的溫度范圍
	節距	滾子直徑	b1	D	L	Lc	h2	t/T	Pt	Q	約重	組件的鏈節數	可使用的溫度范圍
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	LJ	℃
LDC08B-2	12.7	8.51	7.75	4.45	31.2	32.2	11.8	1.6	13.9	25.8/2640	1.45	240	-10℃-150℃
LDC10B-2	15.875	10.16	9.65	5.08	36.1	37.5	14.7	1.7	16.6	31.4/3200	2	192	-10℃-150℃
LDC12B-2	19.05	12.07	11.68	5.72	42	44.7	16	1.85	19.46	44.2/4500	2.62	160	-10℃-150℃
LDC16B-2	25.4	15.88	17.02	8.28	68	71	21.0/24.0	4.15/3.1	31.88	120/12240	6.1	120	-10℃-150℃
LDC20B-2	31.75	19.05	19.56	10.19	77.8	81.5	26.4	4.5/3.5	36.45	170/17340	8.23	96	-10℃-150℃
LDC24B-2	38.1	25.4	25.4	14.63	101.7	106.2	33.2	6.0/4.8	48.36	280/28560	14.77	80	-10℃-150℃
LDC28B-2	44.45	27.94	30.99	15.9	124.6	129.1	36.7	7.5/6.0	59.6	360/36720	19.82	68	-10℃-150℃

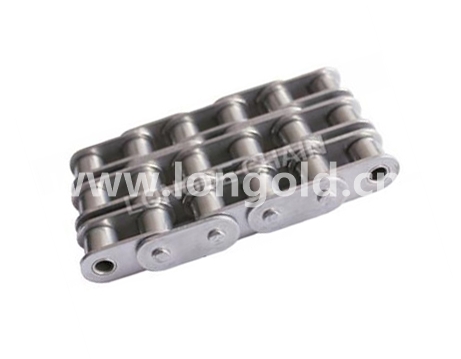

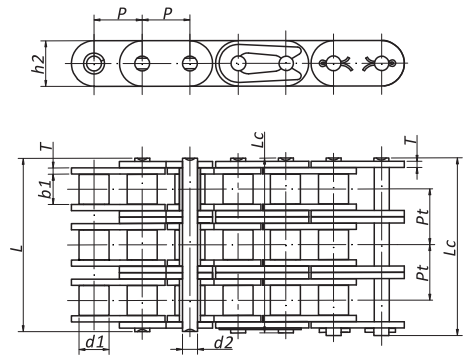

B系列直板三排滾子鏈尺寸

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度		排距	極限拉伸載荷	約重	組件的鏈節數	可使用的溫度范圍
	節距	滾子直徑	b1	D	L	Lc	h2	t/T	Pt	Q	約重	組件的鏈節數	可使用的溫度范圍
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	LJ	℃
LDC08B-3	12.70	8.51	7.75	4.45	45.1	46.1	11.8	1.6	13.9	38.7/3960	2.10	240	-10℃-150℃
LDC10B-3	15.875	10.16	9.65	5.08	52.7	54.1	14.7	1.7	16.6	47.1/4800	2.87	192	-10℃-150℃
LDC12B-3	19.05	12.07	11.68	5.72	61.5	64.2	16	1.85	19.46	66.3/6750	3.89	160	-10℃-150℃
LDC16B-3	25.40	15.88	17.02	8.28	99.8	102.9	21.0/24.0	4.15/3.1	31.88	160/16320	9.12	120	-10℃-150℃
LDC20B-3	31.75	19.05	19.56	10.19	114.2	117.9	26.4	4.5/3.5	36.45	250/25500	11.34	96	-10℃-150℃
LDC24B-3	38.10	25.4	25.4	14.63	150.1	154.6	33.2	6.0/4.8	48.36	425/43350	22.10	80	-10℃-150℃
LDC28B-3	44.45	27.94	30.99	15.9	184.2	188.7	36.7	7.5/6.0	59.6	530/54060	29.64	68	-10℃-150℃
LDC32B-3	50.80	29.21	30.99	17.81	183.2	188.2	42	7.0/6.0	58.6	670/68340	31.27	60	-10℃-150℃
