其他系列板式鏈

僅用鏈板和銷子構成的鏈條，稱為平衡鏈。其他系列板式鏈條和標準系列板式鏈條的尺寸、鏈板的組合方法有所不同。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

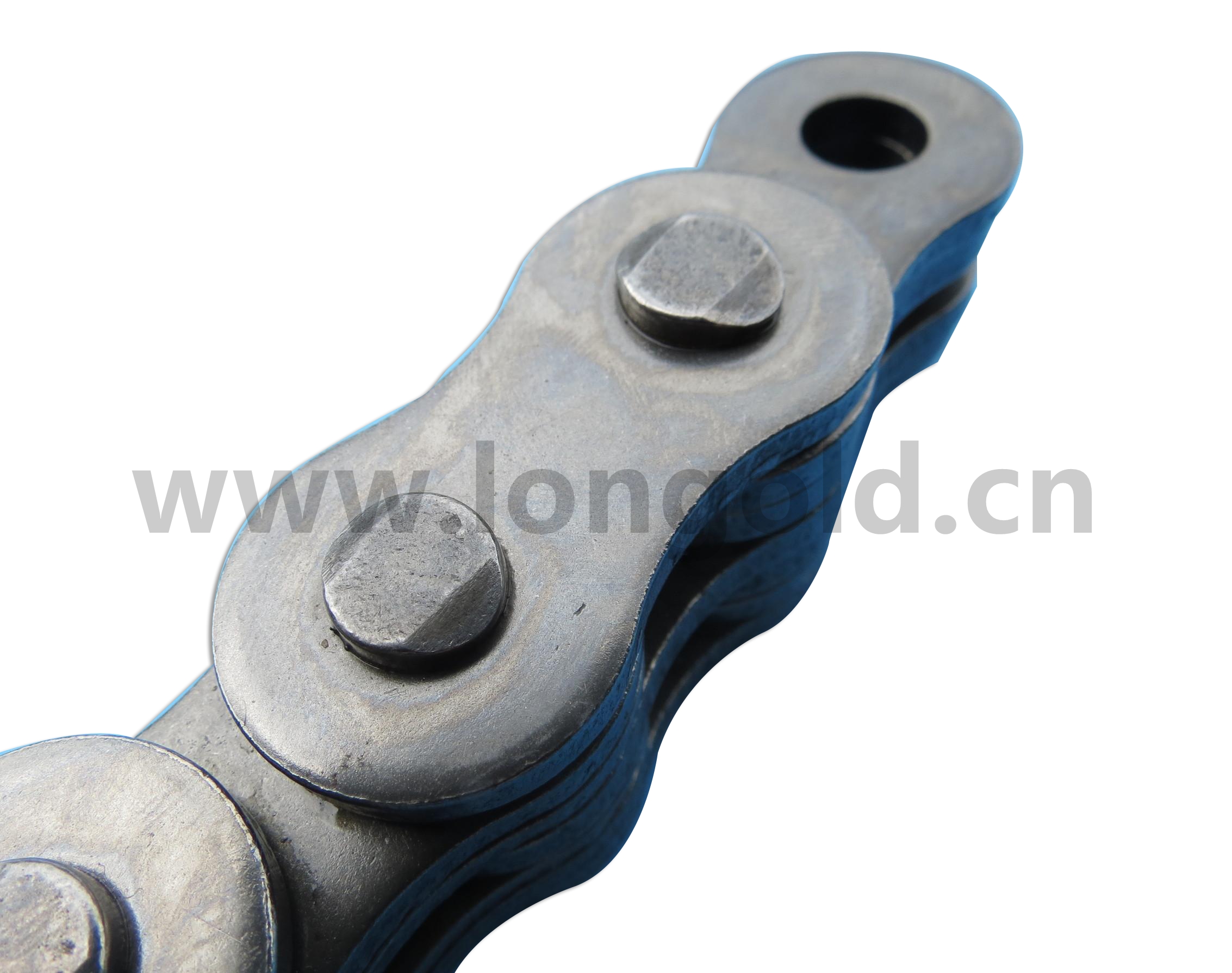

◎ 僅用鏈板和銷子構成的鏈條，稱為平衡鏈。

◎ 必需要專用夾具零件和滑輪。

◎ 板式鏈條僅由構成鏈板和銷子。鏈板被銷子連接起來，承受鏈板受到的張力。

◎ 外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

◎ 通過鏈板，銷子受到剪力，同時鏈條彎曲時內鏈板的孔子內面滑動。

型號表示·訂購方法

1.型號表示

（1）節距12.7mm

（2）鏈板組合方式3×4

2.訂購方法

◎ 標準包裝訂購

隆德鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

3. 訂購鏈條時的注意事項

當鏈條型號不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

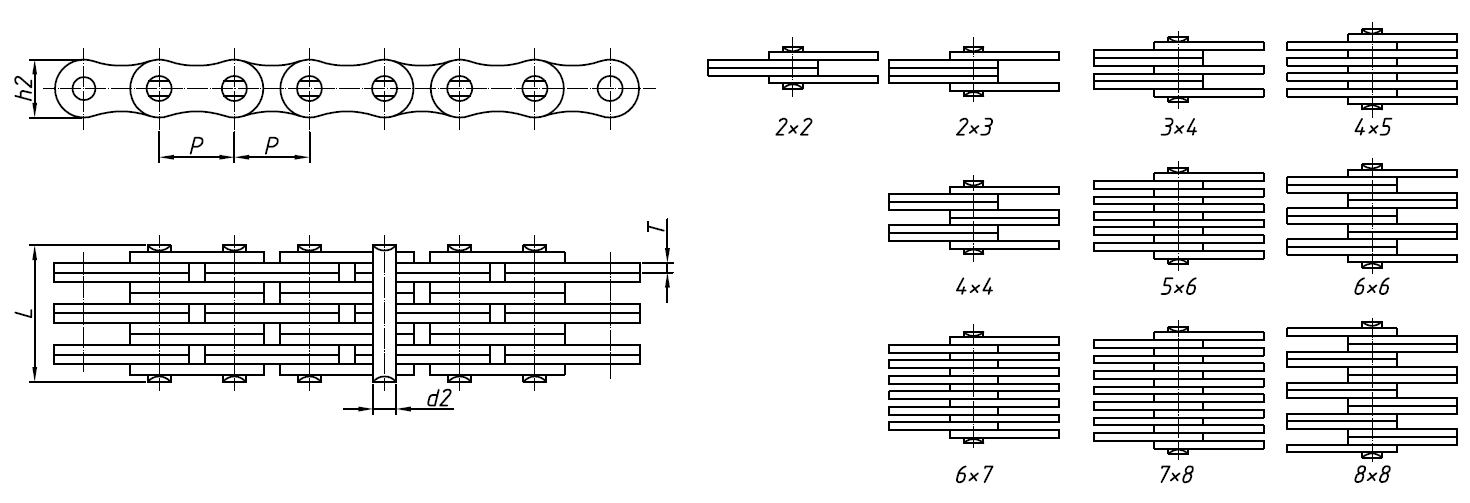

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	鏈條精度 (100節)	抗拉強度	每米長重
	節距		鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	鏈條精度 (100節)	抗拉強度	每米長重
	P		h2max	T max	d2max	L max	(±0.25%)	Qmin	q
	mm		mm	mm	mm	mm	mm	kN/lbf	kg/m
LD1222	12.70	2×2	10.6	1.70	4.45	9.2	1262	21.0/4721	0.44
LD1234		3×4				14.2		31.0/6974	0.75
LD1244		4×4				16.1		42.0/9442	0.86
LD1256		5×6				21.1		53.0/12045	1.17
LD1266		6×6				23.0		63.0/14162	1.27
LD1288		8×8				29.9		85.0/19318	1.70
LD1523	15.875	2×3	12.7	1.94	5.08	12.1	1580	29.0/6590	0.75
LD1534		3×4				16.5		46.0/10454	1.04
LD1543		△4×3				16.5		46.0/10455	1.05
LD1544		4×4				18.6		58.0/13181	1.18
LD1545		4×5				20.3		58.0/13181	1.33
LD1556		5×6				24.0		72.0/16363	1.63
LD1566		6×6				26.2		87.0/19772	1.77
LD1567		6×7				28.0		90.0/20454	1.91
LD1578		7×8				32.5		101.0/22954	2.20
LD1588		8×8				34.0		115.0/26136	2.34
LD1944	19.05	4×4	15.0	2.29	5.72	21.3	1891	73.0/16590	1.58
LD1966		6×6				30.7		110.0/25000	2.37
LD1978		7×8				37.7		122.0/27426	2.98
LD1988		8×8				40.0		140.0/31817	3.13
LD2522	25.40	2×2	20.2	3.06	8.28	15.5	2532	72.0/16186	1.47
LD2523		2×3				18.8		72.0/16363	1.83
LD2534		3×4				25.3		108.0/24545	2.55
LD2544		4×4				29.5		145.0/32597	2.92
LD2545		4×5				31.6		144.0/30727	3.26
LD2556		5×6				38.2		180.0/40908	3.96
LD2567		6×7				43.8		216.0/49090	4.68
LD2578		7×8				50.0		252.0/57272	5.39
LD2588		8×8				52.8		290.0/65908	5.77
LD3134	31.75	3×4	22.8	4.10	10.19	33.3	3168	160.0/35968	4.16
LD3144		4×4				37.5		214.0/48109	4.24
LD3166		6×6				54.3		304.0/68339	6.33
LD3188		8×8				71.1		428.0/96214	8.40
LD1244F3	12.70	4×4	11.0	1.43	4.45	13.9	1262	24.97/7861	0.78
LD1266F1	12.70	6×6	11.0	1.43	4.45	19.9	1262	52.46/7861	1.06
