普通型鋼絲繩芯輸送帶

應用于煤炭、礦山等高速、長距離、大運量輸送物料的行業與場所。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

種類與特點

◎ 用途: 廣泛應用于煤炭、礦山、港口、冶金、電力、化工及其它高速、長距離、大運量輸送物料的行業與場所。

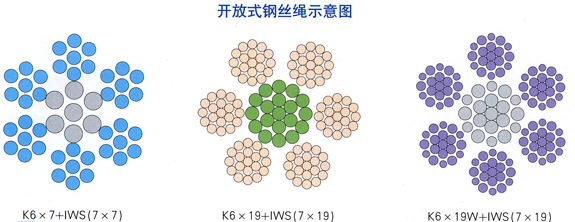

◎ 特點: 采用開放式的鋼絲繩，使橡膠更好地滲透到鋼絲簾線的間隙之中，可避免鋼絲簾線內部存有空氣，既能增強鋼絲的耐腐蝕能力，又能提高其與橡膠間的粘合強度，提高輸送帶耐動態疲勞性能，延長了產品使用壽命。

◎ 按性能分類：普通用途、不易燃、耐寒、耐磨。

結構

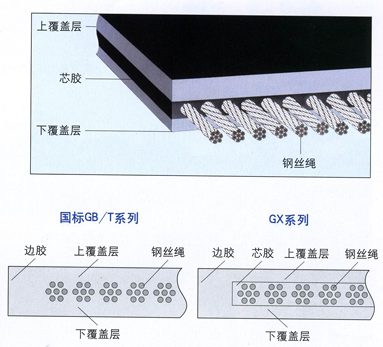

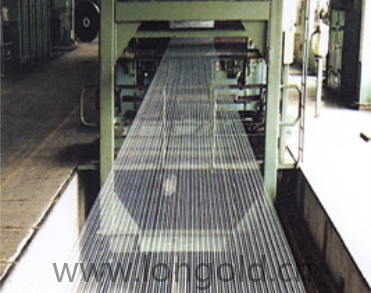

由縱向均勻排列左、右交互捻的開放式鑲鋅鋼絲繩與粘合性能優異的芯膠組成帶芯,上、下邊部覆以橡膠層,形成帶體。

型號表示

普通用途鋼絲繩芯輸送帶

（1）長度，m

（2）標準代號

（3）寬度，mm

（4）強度規格

（5）上、下覆蓋層厚度，mm

（6）覆蓋膠層性能等級代號

阻燃鋼絲繩芯輸送帶

（1）“安全標志”代號

（2）鋼絲繩芯帶

（3）阻燃性抗靜電性代號

（4）縱向拉伸強度

（5）寬度，mm

（6）鋼絲繩直徑，mm

（7）上覆蓋膠厚度

（8）下覆蓋膠厚度

執行標準

◎ 分層式織物芯輸送帶產品除執行國標GB/T 9770外,還可執行德國DIN22131標準、日本JISK6369標準、澳大利亞As1333標準。

◎ 井下阻燃輸送帶執行MT668標準、GB21352標準。客戶若有其它要求，供需雙方可協商確定。

鋼絲繩芯輸送帶參數表

帶的型號		500	630	800	1000	1250	1400	1600	1800	2000	2250	2500	2800	3150	3500	4000	4500	5000	5400	6300	7000	7500
項目	單位
最小拉斷強度Kn min.	N/mm	500	630	800	1000	1250	1400	1600	1800	2000	2250	2500	2800	3150	3500	4000	4500	5000	5400	6300	7000	7500
鋼絲繩最大直徑d max.	mm	3.0	3.0	3.7	4.2	4.9	5.0	5.6	5.6	5.6	5.6	7.2	7.2	8.1	8.6	8.9	9.7	10.9	11.3	12.8	13.5	15.0
鋼絲繩最小拉斷力Fbs min.	kN	7.6	7.6	10.3	12.9	18.4	20.6	26.2	25.5	25.5	26.2	39.7	39.7	50.0	55.5	63.5	75.0	90.3	96.0	130.4	142.4	166.7
鋼絲繩間隙 t	mm	14.0	11.0	12.0	12.0	14.0	14.0	15.0	13.5	12.0	11.0	15.0	13.5	15.0	15.0	15.0	16.0	17.0	17.0	19.5	19.5	21.0
覆蓋層最小厚度S min.	mm	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	5.0	5.0	5.5	6.0	6.5	7.0	7.5	8.0	10.0	10.0	10.0
帶寬B	極限偏差	鋼絲繩根數n
mm		鋼絲繩根數n
500	+10/-5	33	42	39	39	34	34	31	—	—	—	—	—	—	—	—	—	—	—	—	—	—
650	+10/-7	44	54	51	51	45	45	41	46	52	56	41	46	41	41	41	39	36	—	—	—	—
800	+10/-8	54	68	64	63	55	55	50	57	64	69	51	57	51	51	51	48	45	45	—	—	—
1000	±10	68	84	80	80	68	68	63	71	80	86	63	71	63	64	63	60	56	57	—	—	—
1200	±10	86	110	97	97	82	82	76	85	96	104	76	85	76	76	76	72	67	68	58	59	54
1400	±12	96	124	114	113	97	97	90	100	112	122	89	99	89	89	89	84	79	79	68	69	64
1600	±12	111	142	130	130	111	111	103	114	129	140	102	114	102	102	102	96	90	90	78	80	73
1800	±14	125	160	147	147	125	125	116	129	145	159	116	128	116	116	116	108	102	102	89	90	83
2000	±14	139	177	164	163	140	139	130	144	162	177	129	143	129	129	129	121	114	114	99	100	92
2200	±15	153	195	180	180	154	154	143	159	179	195	142	158	142	142	142	133	126	126	109	110	102
2400	±15	167	213	197	197	168	168	156	174	195	213	156	173	156	156	156	146	137	137	119	119	110
2600	±15	181	231	214	213	182	182	170	189	212	231	169	188	169	169	169	156	149	149	129	129	120
2800	±15	196	249	230	230	197	197	183	203	229	249	182	202	182	182	182	171	161	161	139	139	129
3000	±15	210	267	247	247	211	211	196	218	245	268	196	217	196	196	196	183	173	173	149	149	139
3200	±15	224	286	264	263	225	225	210	233	262	286	209	232	209	209	209	196	184	184	160	160	149

GB/T9770/ISO15236/EN15236/DIN15236標準中覆蓋層的物理性能（老化前）

性能類型	拉伸強度≥	扯斷伸長率≥	磨耗量≤
性能類型	Mpa	%	mm^3
H	24	450	120
D	18	400	100
L	15	350	200
* H用于輸送對帶子有強烈損害的尖利磨損性物料；D用于輸送高磨損性物料；L用于輸送中度磨損性物料。

德國鋼絲繩芯輸送帶DIN22131標準參數表

型號		ST 1000	ST 1250	ST 1600	ST 2000	ST 2500	ST 3150	ST 3500	ST 4000	ST 4500	ST 5000	ST 5400
型號		ST 1000	ST 1250	ST 1600	ST 2000	ST 2500	ST 3150	ST 3500	ST 4000	ST 4500	ST 5000	ST 5400
最低拉伸強度 N/mm		1000	1250	1600	2000	2500	3150	3500	4000	4500	5000	5400
鋼絲繩直徑d max.		4.1	4.9	5.6	5.6	7.2	8.1	8.6	8.9	9.7	10.9	11.3
繩距 mm±1.5		12	14	15	12	15	15	15	15	16	17	17
覆蓋膠厚度 min.		4	4	4	4	5	5.5	6.5	7	7.5	8	—
公稱值	極限偏差	鋼絲繩根數
500	±5	39	34	—	—	—	—	—	—	—	—	—
650	±7	51	44	—	—	—	—	—	—	—	—	—
800	±8	64	55	50	64	—	—	—	—	—	—	—
1000	±10	81	69	64	81	64	64	64	64	59	55	55
1200	±10	97	84	77	97	77	77	77	77	71	66	66
1400	±12	114	98	90	114	90	90	90	90	84	78	78
1600	±12	131	112	104	131	104	104	104	104	96	90	90
1800	±14	147	127	117	147	117	117	117	117	109	102	102
2000	±14	164	141	130	164	130	130	130	130	121	113	113
2200	±15	181	155	144	181	144	144	144	144	134	125	125
2400	±15	197	169	157	197	157	157	157	157	146	137	137
2600	±15	214	184	170	214	170	170	170	170	159	149	149
2800	±15	231	198	170	214	170	170	170	170	159	149	149
3000	±15	247	212	197	247	197	197	197	197	184	172	172
3200	±15	264	227	210	264	210	210	210	210	196	184	184

GX系列鋼絲繩芯輸送帶參數表

帶的強度規格		GX 630	GX 800	GX 1000	GX 1250	GX 1600	GX 2000	GX 2500	GX 3000	GX 3500	GX 4000	GX 4500	GX 5000	GX 5500	GX 6000
帶厚度		6+7+6	6+7+6	6+7+6	6+7+6	7+9+7	7+9+7	8+11+8	8+12+8	8+12+8	8+13+8	8+14+8	8+14+8	8+16+8	8+16+8
縱向拉伸強度	N/mm	630	800	1000	1250	1600	2000	2500	3000	3500	4000	4500	5000	5500	6000
鋼絲繩最大公稱直徑	mm	4.1	4.1	4.1	4.1	6.2	6.2	7.2	8.3	8.7	9.1	9.7	10.9	11.3	12.3
鋼絲繩間距	±1.5mm	20	17	13.5	11	20	16	17	18	18	17	16	17	17	18
膠帶厚度	mm	19	19	19	19	23	23	27	28	28	29	30	30	32	32
寬度規格	mm	鋼絲繩根數
800		38	45	56	69	38	47	44	43	—	—	—	—	—	—
1000		48	56	70	87	48	60	56	53	53	56	60	56	56	54
1200		—	68	86	104	58	72	68	64	64	68	72	68	68	63
1400		—	79	100	122	66	84	78	74	74	79	84	79	79	74
1600		—	—	116	140	76	95	90	86	85	90	96	91	91	85
1800		—	—	127	157	86	108	102	96	96	101	107	103	103	96
2000		—	—	142	173	96	120	113	107	107	113	120	114	114	107
2200		—	—	—	—	—	132	125	118	118	125	133	125	125	118
2400		—	—	—	—	—	146	177	129	129	137	146	137	137	129
2600		—	—	—	—	—	158	148	140	140	148	158	148	148	140
2800		—	—	—	—	—	170	160	151	151	160	170	160	160	151

建議使用的輸送帶最小輥筒直徑

ST系列

膠帶型號

ST630

ST800

ST1000

ST1250

ST1600

ST2000

ST2500

ST3150

ST3500

ST4000

ST4500

ST5000

ST5400

ST6300

最小輥

筒直徑

500

630

800

1000

1250

1400

1600

1800

GX系列

膠帶型號

ST630

ST800

ST1000

ST1250

ST1600

ST2000

ST2500

ST3150

ST3500

ST4000

ST4500

ST5000

ST5500

ST6000

最小輥

筒直徑

800

1000

1250

1400

1600

1800
