雙列型滾子鏈輪

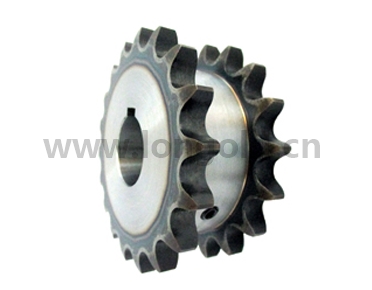

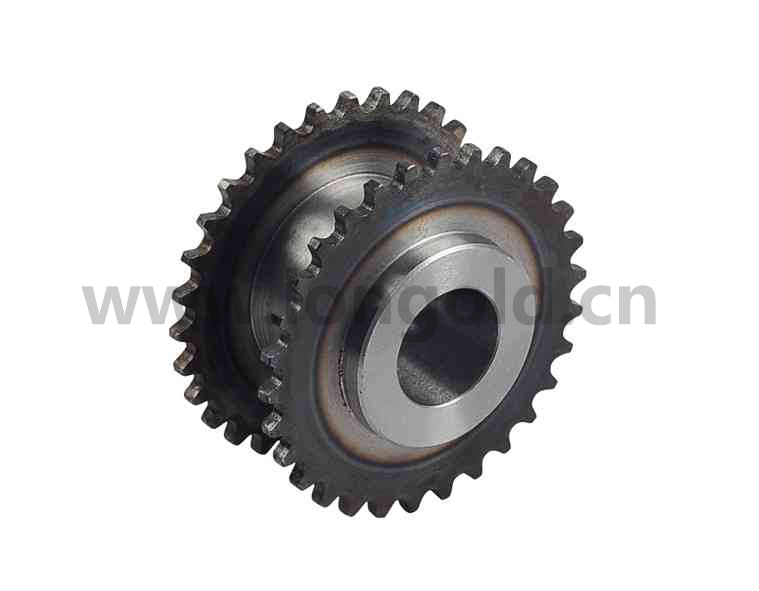

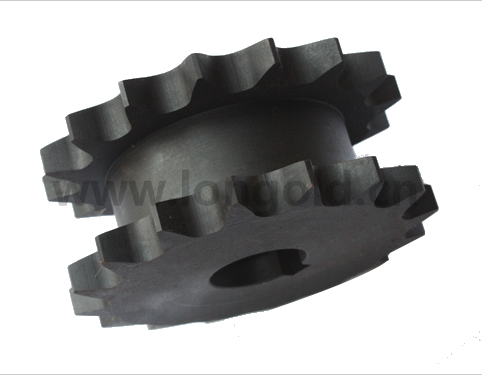

雙列鏈輪（SD型鏈輪），可同時安裝兩條滾子鏈條使用的鏈輪。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 雙列鏈輪（SD型鏈輪），可同時安裝兩條滾子鏈條使用的鏈輪。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

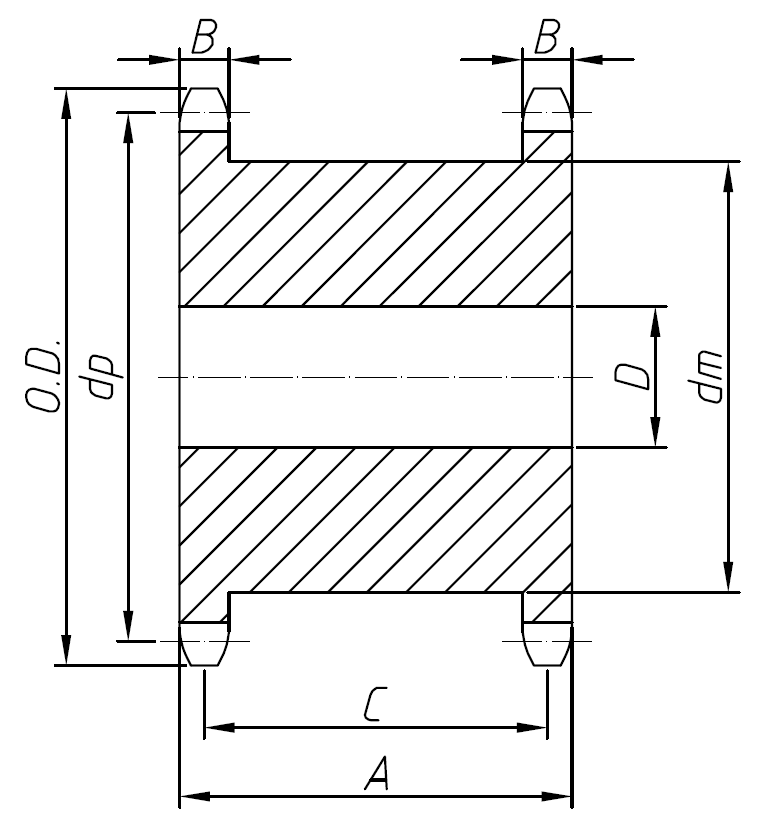

齒數	OD	dp	C	D	dm	A
12	81.8	73.60	33.9	16	52	45.0
13	87.8	79.59		16	58
14	93.8	85.61		16	64
15	99.8	91.63		16	70
16	105.8	97.65		16	76
17	111.9	103.67		16	82
18	117.9	109.71		16	88
19	123.9	115.75		16	94
20	130.0	121.78		16	100
21	136.0	127.82		20	106
22	142.0	133.86		20	112
23	148.1	139.90		20	118
24	154.1	145.94		20	124
25	160.2	152.00		20	130

齒數	OD	dp	C	D	dm	A
12	53.9	49.07	23.8	10	33	31.0
13	57.9	53.06		10	37
14	61.9	57.07		10	41
15	65.9	61.09		10	45
16	69.9	65.10		12	50
17	74.0	69.11		12	52
18	78.0	73.14		12	56
19	82.0	77.16		12	60
20	86.0	81.19		12	64
21	90.1	85.22		14	68
22	94.1	89.24		14	72
23	98.1	93.27		14	76
24	102.1	97.29		14	80
25	106.2	101.33		14	84

齒數	OD	dp	C	D	dm	A
12	68.2	61.34	27.3	12	42	37.0
13	73.2	66.32		12	47
14	78.2	71.34		12	52
15	83.2	76.36		12	57
16	88.3	81.37		12	63
17	93.3	86.39		12	68
18	98.3	91.42		14	73
19	103.3	96.45		14	78
20	108.4	101.49		14	83
21	113.4	106.52		16	88
22	118.4	111.55		16	93
23	123.5	116.58		16	98
24	128.5	121.62		16	103
25	133.6	126.66		16	108

齒數	OD	dp	C	D	dm	A
12	109.7	98.14	47.3	16	69	64.0
13	117.7	106.12		16	78
14	125.7	114.15		16	85
15	133.7	122.17		16	93
16	141.8	130.20		20	102
17	149.8	138.22		20	110
18	157.8	146.28		20	118
19	165.8	154.38		20	126
20	173.9	162.38		20	134
21	182.0	170.43		20	142
22	190.1	178.48		20	150
23	198.1	186.53		20	158
24	206.2	194.59		20	166
25	214.2	202.66		20	174

齒數	OD	dp	C	D	dm	A
12	137.0	122.68	51.5	20	88	70.0
13	147.5	132.65		20	98
14	157.6	142.68		20	108
15	167.7	152.72		20	118
16	177.7	162.75		25	128
17	187.7	172.78		25	138
18	197.8	182.85		25	148
19	207.9	192.91		25	158
20	217.9	202.98		25	168
21	228.0	213.04		30	178
22	238.1	223.11		30	188
23	248.2	233.17		30	198
24	258.3	243.23		30	208
25	268.4	253.32		30	218
