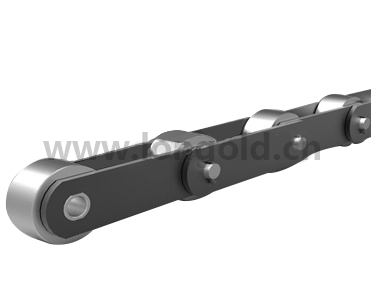

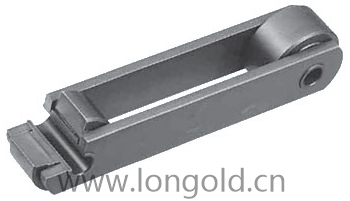

對輸送鏈的伸長和套筒與滾子間的磨損實施來了相應對策的鏈條。

產品介紹規格型號

構造圖

◎ 節距、滾子直徑、內鏈板內幅稱為鏈條基本3尺寸。

◎ 此3個尺寸都相同時,鏈條和鏈輪具有互換兼容性。

◎ 大型輸送鏈的全長公差為±0.25%。

構成零件

1. 銷軸 (CP)

◇ 銷軸的最重要作用是連接固定外鏈節和內鏈節。

◇ 與鏈板相同,在行進方向承受鏈輪張力，在垂直方向承受搬送物的反作用力。

◇ 而且鏈條彎曲時,銷軸外周和套筒內周滑動摩擦，會發生磨損。

◇ 銷軸作為重要的強度零部件,同時要求具有較高耐磨損性。

2. 套筒 (B)

◇ 套筒雖然是在鏈條和鏈輪咬合時,承受鏈條張力的強度零部件，但主要功能為軸承零部件。

◇ 套筒外周會在滾子旋轉時和滾子內面發生滑動磨損，套筒內周由于鏈條彎曲時和銷軸外面發生滑動磨損。

◇ 套筒內周的磨損直接通過節距拉伸表現出來。

3. 滾子 (R-R、F-R、S-R、M-R、N-R)

◇ 和套筒“間隙配合”。

◇ 咬合鏈輪時進行通過滾柱滾動的功能,可緩解沖擊和齒面的磨損。

◇ 而且,隨著滾子旋轉減少運行阻力。

4. 鏈板 (PLP-A、PLP-B、BLP)

◇ 鏈條主要作用是在鏈條行進方向承受拉伸載荷，在垂直方向承受支撐搬運物的反作用力。

◇ 鏈條彎曲時外鏈板和內鏈板發生滑動，與鏈條嚙合時，會與鏈輪齒的側面發生滑動。

◇ 一般外鏈板上會有圓孔和扁圓孔。

5. T銷軸 (T-PIN)

◇ 在外鏈板壓入銷軸后,以插入T銷軸、彎曲為了防止銷軸脫落。

◇ T銷軸彎曲到30°以上,或T銷軸端部彎曲到鏈板寬度以內彎曲。

6. 附件

◇ 附加功能零件固定的部分。

注意事項

* 嚴禁將附加零部件焊接組裝后的鏈條上，否則可能會由于鏈板變形而使鏈條彎曲、扭歪，或者由于高熱影響使零部件的硬度降低或產生脆性破壞。

滾子種類

大型輸送鏈基礎滾子形式
R滾子	F滾子	S, M, N滾子

最基本的,具有通用性的滾子形式。具有滾子負荷容量大，摩擦抵抗系數低的特點。	簡易防止橫移偏心。適用于粗糙使用方法或板條輸送機。使用K附件時,請注意安裝部分和滾子的法蘭部是否會有接觸。	可緩解鏈輪咬合時的沖擊和磨損。 S滾子型:滾子外徑比鏈板幅小。 M滾子型:滾子外徑比S滾子外徑略大。 N滾子型:滾子外徑和M滾子相同,銷軸徑比M滾子的強度提升型。 (大于RF26200N的尺寸)
