帶附件特殊雙倍節距鏈非標系列

帶附件特殊雙倍節距鏈非標系列，是為了滿足不同客戶的需求特殊定制的非標鏈條形式，我們有快速訂貨商品，也可以根據客戶的需求特殊定制。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

與短節距精密滾子鏈的區別

◎ 鏈板孔距增大一倍，且為直邊結構。

◎ 滾子有小滾子與大滾子兩種結構。

◎ 可配置多種附件。

特點

◎ 由于雙節距輸送鏈只是將短節距精密滾子鏈的節距延長一倍，因此，它的最大特點就是在相同長度內、相同的抗拉載荷下，鏈條的自身重量減輕了。

◎ 由于鏈條的鉸鏈減少一半，不僅減輕了重量，同時降低了磨損伸長量。此外，由于它的銷軸、套筒、滾子都與GB/T1243-1997《傳動用短節距精密滾子鏈》標準中的尺寸相同，這些零件與相同規格的精密滾子鏈零件通用，因此比較容易實現大批量生產，所以在輸送行業中應用相當廣泛。

◎ 雙節距輸送鏈中大滾子與小滾子兩種型式選用的一般原則是：當輸送物品較重、運行要求平穩、輸送距離較長時采用大滾子結構；反之，物品較輕，輸送距離較短或是垂直輸送時，可選小滾子結構。

◎ 幾乎能輸送所有形狀的輸送物。

◎ 可對應廣泛的輸送機長度、輸送方向、使用環境、用途。

◎ 不打滑的正確輸送。

◎ 具有耐久性大、高率的特點。

◎ 適用于較長距離、低速輸送。

型號表示·訂購方法

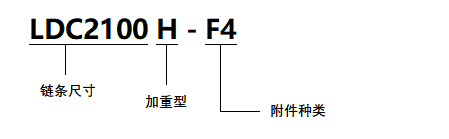

1.型號表示

2.訂購方法

◎ 標準包裝訂購

LD滾子鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

◎ 按所需長度訂購

可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。

例訂購1,000mm(包含連接鏈節) LDC2040-1時

1000mm/25.4mm（LDC2040鏈條節距）=39.3鏈節= LDC2040-1-R 39鏈節 + LDC2040-1-JL 1個（1個JL鏈扣）

※鏈條全長為1,016mm

3. 訂購鏈條時的注意事項

當滾子鏈條型號不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

雙倍節距鏈條本體規格

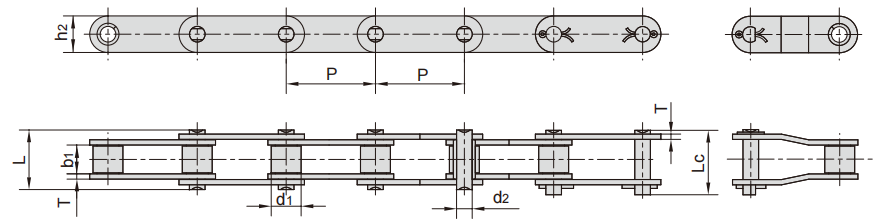

小滾子型

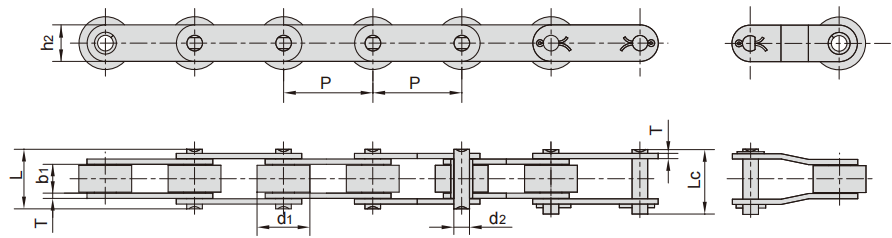

大滾子型

A系列

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	L max	Lc max	h2 max	T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDC2040F17	25.40	7.95	4.00	3.96	12.75	15.0	12.0	1.50	13.80/3102	15.2	0.40
LDC2040F18	25.40	7.95	5.10	3.96	13.76	16.0	12.0	1.50	13.80/3102	15.2	0.38
LDC2050F12	31.75	10.16	9.52	5.08	20.20	21.7	15.0	2.03	18.53/4165	20.0	1.05
LDC2060F75	38.10	11.91	16.07	5.94	29.50	31.9	18.0	2.42	31.10/6991	34.2	1.11
LDC2060F28	38.10	11.91	12.57	5.72	25.90	27.7	20.0	2.42	28.90/6496	32.4	1.40
LDC2060F75	38.10	11.91	16.07	5.94	29.50	31.9	18.0	2.42	31.10/6991	34.2	1.32
LDC2060HF1	50.80	11.91	12.57	5.94	29.20	31.0	17.2	3.25	31.1/6991	34.2	2.67
LDC2080HF1	50.80	15.88	15.75	7.92	36.20	39.4	23.0	4.00	55.6/12499	61.1	2.49
LDC2080HF51	50.80	18.00	32.00	7.92	54.00	57.5	24.0	4.00	55.6/12499	61.1	2.66
LDC2080HF87	50.80	18.00	32.00	7.92	52.80	56.0	24.0	4.00	55.6/12499	61.2	2.67
LDC2100H-BF1	63.50	19.05	18.90	9.53	43.60	46.9	30.0	4.80	86.7/19490	95.5	3.74
LDC2120HF2	76.20	27.20	25.22	11.10	-	57.5	35.7	5.60	124.6/280112	139.5	5.78
LDC2120HLF5	76.20	43.00	25.22	11.10	53.50	-	35.7	5.60	124.6/280112	142.6	7.94
LDC2052F51	31.75	19.05	9.40	5.08	20.70	-	15.0	2.03	21.80/4901	24.0	0.81
LDC2062F101	38.10	22.23	12.57	5.94	35.00	-	18.0	2.42	31.10/6991	34.2	1.98
LDC2062F95	38.10	22.23	12.70	5.94	25.80	29.3	18.0	2.42	24.00/5395	26.4	2.20
LDC2082HF83	50.80	28.58	15.75	7.92	36.20	38.9	29.0	4.00	56.7/12746	62.4	3.90
LDC2082HF94	50.80	25.40	15.75	7.92	36.20	39.4	23.0	4.00	60.0/13488	66.0	3.23

B系列

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	L max	Lc max	h2 max	T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDC208BF45	25.40	8.51	47.64	4.45	57.0	58.5	11.8	1.60	17.80/4001	19.6	1.15
LDC208BF3	25.40	8.51	7.95	4.45	16.7	-	11.8	1.50	10.00/22480	11.5	0.61
LDC212BHF1	38.10	12.07	11.68	5.94	25.2	28.0	40.8	2.42	31.80/7149	36.6	2.73
LDC212BF2	38.10	12.07	11.68	5.72	22.5	25.5	35.0	1.85	28.90/6496	33.3	1.88
LDC212BF9	38.10	12.07	11.68	5.72	22.5	25.2	20.0	1.85	28.90/6496	33.3	1.10
LDC216BF4	50.80	15.88	17.9	8.28	36.1	39.1	21.0	3.70	60.0/13488	66.0	1.80
LDC216BF1	50.80	15.88	17.02	8.28	36.1	39.1	20.0	4.00/3.00	60.0/13488	66.0	2.01
LDC220BF1	63.50	19.05	19.56	10.19	36.5	37.6	27.0	3.00	65.0/14612	74.7	1.81
LDC220BF3	63.50	19.05	19.56	10.19	42.3	43.4	26.4	4.50/4.00	56.7/12746	62.4	2.68
LDC232BF1	101.60	29.21	30.99	17.81	68.0	73.0	42.0	7.00	250.0/56200	275.0	7.85
